1、產品概述

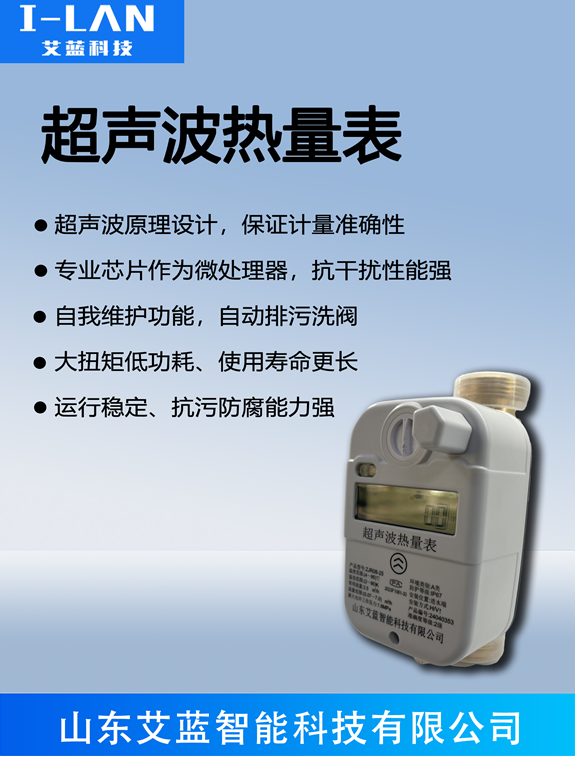

產品名稱:超聲波熱量表

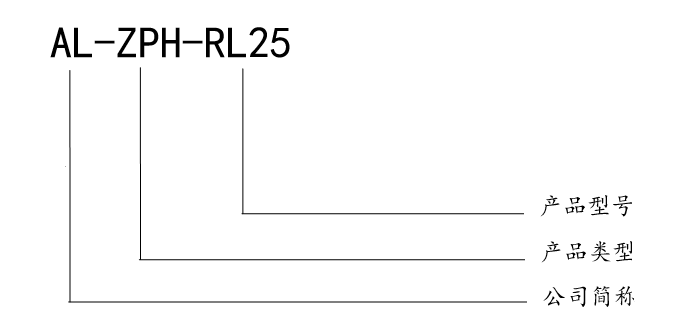

產品型號: AL-ZPH-RL25
應用領域:集中供熱管網領域
產品簡介:
超聲波熱量表是在超聲波冷熱量表基礎上加裝了智能控制閥門和無線遠程通訊裝置，在功能上集成了冷量、熱量、流量計量、預付費、通斷控制、溫度控制、流量控制、功率控制、熱力平衡為一體的多功能儀表，廣泛應用于集中供熱或采冷二次管網系統和戶用設施的精確計量、熱平衡調節、節能控制、遠程控制、智能化管等理領域。
該儀表和室內控制器之間采用無線RF470/Lora通訊，與下位機之間可以采用Mbus/RS485有線通訊，也可以采用NB-LoT、GPRS直接與上層智能管理系統通訊，能實現遠程監控、抄表、充值、流量調控、溫度控制、開關閥等智能化管理。
平衡式冷熱量表的智能控制部分采用外接24V電源供電，計量部分采用內置大容量鋰電池供電，具有靈敏度高、功耗低、工作電壓低、體積小、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、安全可靠等特點。
3.功能介紹
l
流量傳感器采用超聲波原理設計，采用優質壓電陶瓷換能器，保證了高精度和穩定性；無任何機械運動，無磨損，不易受惡劣水質影響且維護費用低，具有工作穩定、計量準確、使用壽命長等優點，適合國內供暖水質。
l 采用專業芯片作為微處理器，先進的微功耗設計，更長的使用壽命，靜態電流僅小于15uA，且抗干擾性能強；
l 溫度傳感器采用高精度精密配對PT1000，有測量精度高、穩定、響應快，符合IEC751標準。
l 具備光電及多種通訊接口，可直接用紅外讀寫頭來讀寫數據，也可選配MBUS、RS485、LoRa、NB-LoT等通訊方式。
l 有常用界面、檢測界面、數據信息界面、錯誤信息界面、NB信息界面等菜單顯示，可顯示熱量、冷量、流速、流量、進回水溫度、溫差、功率、時間、口徑、室內溫度、設定溫度、閥門開度等信息；
l 數據存儲功能：本表可存儲不少于24月歷史數據；
l 多種控制及調節模式：溫控模式、回水溫度調節模式、進回水平均溫度調節模式、流速調節模式等能滿足小區用戶不同工況下的溫度調節及熱力平衡控制；
l V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
l 大扭矩低功耗電動閥，具有開關迅速、啟閉靈活，壽命長，安全可靠能有效保證開關10萬次；
l 智能管理系統可實現遠程控制、流量調節、溫度監控、強制開關閥等智能管理；
l 帶有自我維護功能：閥體可根據設置錯時自動開關，自動排污洗閥功能，除去因長期不動作內部形成的水垢，避免閥門無法開關的現象。
4. 技術參數
1、計算器部件的技術參數
|
顯示方式 |
多視角LCD液晶顯示 |
|
操作方式 |
單個觸摸按鍵實現多功能操作 |
|
溫度范圍 |
（4～95）℃ |
|
溫差范圍 |
（2～75）K |
|
冷熱計量切換溫度值 |
28℃ |
|
啟動冷熱計量溫差值 |
0.7K |
|
分辨率 |
熱量0.1Kwh,溫度0.01℃，流量0.01m3，流速0.001m3/h |
|
電源供電 |
計量部分內置3.6V鋰電池供電，閥門控制部分外接24V供電 |
|
電池壽命 |
正常使用條件下〔室溫20℃，相對濕度：小于60%〕電池壽命大于6年 |
|
使用環境 |
環境類別：A類；環境溫度：5℃～55℃；相對濕度：小于93%； 大氣壓力：86kPa～106kPa |
|
外殼防護等級 |
IP67/IP68 |
2、配對溫度傳感器部件的技術參數
|
鉑電阻 |
精密配對PT1000 |
|
電纜長度 |
1.5m、3.0m |
3、流量傳感器部件的技術參數
|
公稱直徑 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
|
最小流量（m3/h) |
/ |
0.025 |
0.035 |
0.06 |
0.10 |
|
公稱流量（m3/h) |
/ |
2.5 |
3.5 |
6.0 |
10.0 |
|
最大流量（m3/h) |
/ |
5.0 |
7.0 |
12.0 |
20.0 |
|
連接螺紋 |
/ |
G1B |
G1(1,4)B |
G1(3,4) B |
G2B |
|
工作壓力 |
不大于1.6MPa |
||||
|
量程比 |
100:1 |
||||
|
環境類別 |
A類 |
||||
|
安裝方式 |
水平、垂直 |
||||
|
安裝位置 |
進回水可設（出廠默認為進水） |
||||
4．閥門控制機構的技術參數
|
工作電源 |
12V~24V |
|
工作介質溫度 |
2℃~95℃ |
|
工作壓力 |
1.6MPa |
|
開關閥時間 |
≤10s/周期。 |
|
閥門Kv值 |
DN20不小于3.5；DN25不小于4.0； |
|
閥門角度 |
（0~100）% |
|
使用壽命 |
10萬次耐久測試無損壞 |
5.室內控制器的技術參數
|
工作電源 |
3V（2節5#電池） |
|
待機功耗 |
≤8uA |
|
平均功耗 |
≤50uA |
|
通訊方式 |
無線射頻 |
|
發射功率 |
≤50mW |
|
靈敏度 |
-110DB |
|
通訊頻率 |
Lora/470MHz |
|
顯示方式 |
LCD |
|
溫度顯示范圍 |
-20℃~50℃ |
|
溫度設定范圍 |
12℃~28℃ |
|
測溫精度 |
±0.5℃ |
|
最大通訊距離 |
1000m |
|
使用環境 |
環境溫度：-5℃～45℃ ；相對濕度：小于80%RH。 |
|
外形尺寸/凈重 |
125×85×23（mm）/140g |
5、 工作原理
1. 組成結構：由大扭矩電動閥門、智能驅動器、超聲波冷熱量表等組成。
2. 計算方法：流量傳感器、溫度傳感器分別對流量和溫度進行測量，積算儀對流量傳感器和溫度傳感器提供的信號進行數據處理，按計算公式算出用戶從熱交換系統中獲得的冷量或熱量。
3. 計算公式：
式中：
Q —釋放或吸收的熱量，單位為J或w.h;
qm —流經熱量表的水的質量流量，單位為kg/h,
qv —流經熱量表的水的體積流量，單位為m3/h;
ρ — 流經熱量表的水的密度，單位為kg/m3;
Δh— 在熱交換系統的入口和出口溫度下水的焓值差， 單位為J/kg;
τ — 時間，單位為h;

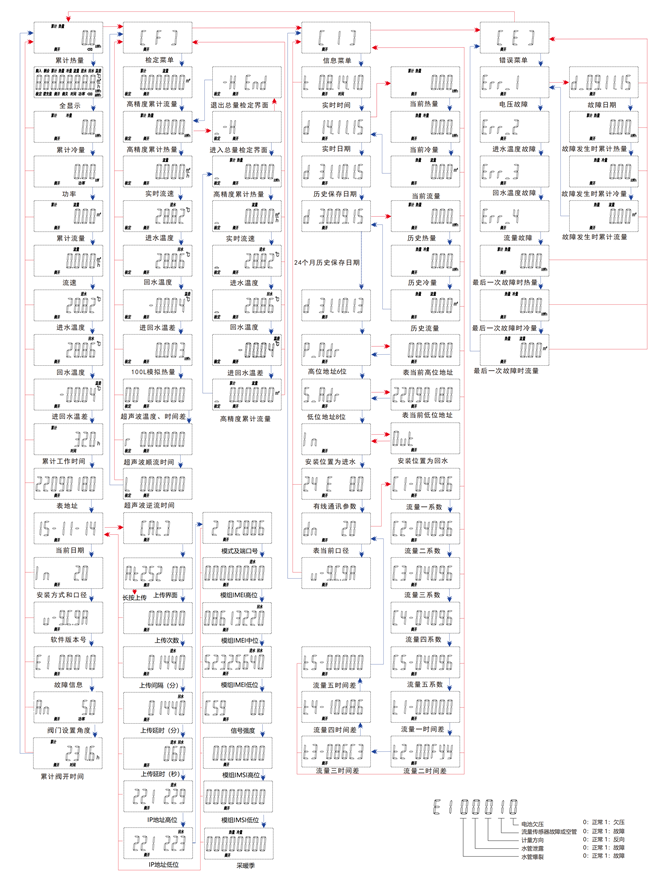

儀表液晶常顯為累積熱量界面或處于屏保狀態，按動按鍵可喚醒。顯示分用戶界面、檢定界面、數據信息界面、故障界面、AT信息界面共五級菜單界面，短按按鍵可在當前菜單內實現翻頁查詢功能，長按按鍵可進入下一級菜單頁面或當前顯示頁所對的內容選項（如下圖），2分鐘內（檢定界面為2h）不做任何操作會自動退出返回到常顯界面。.

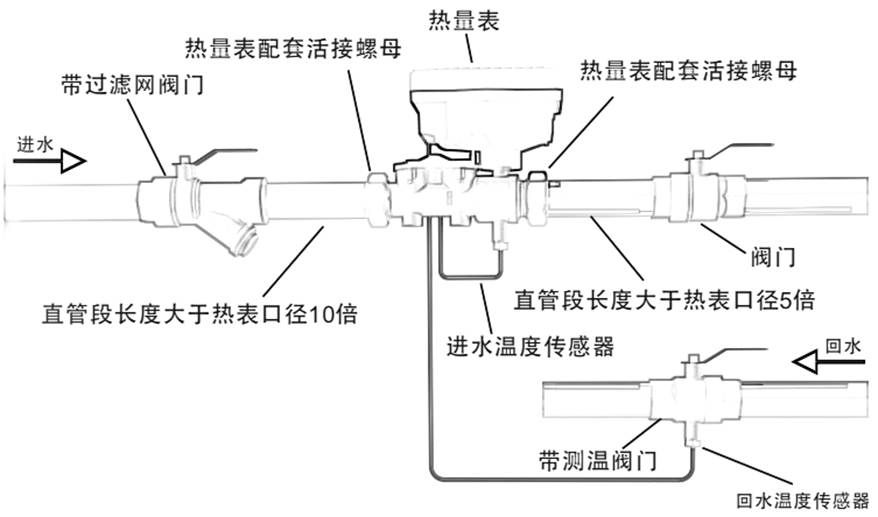

1、儀表必須安裝在機械強制循環系統管路中，熱循環系統的自然循環不能夠滿足熱量表的背壓要求。
2、儀表必須安裝在干燥、易接近便于維修的地方。
3、必須使用專業安裝工具安裝儀表。
4、儀表在進水管道或回水管道上都可以安裝（出廠默認安裝在進水管道，如安裝在回水管道上須在訂貨前明確注明）。安裝時應注意管道的介質流向與熱量表表體所示箭頭方向一致。
5、儀表的安裝位置
◇圖中M-1、M-2所示為正確安裝方式（M-1為水平安裝、M-2為垂直安裝），熱量表宜安裝在管道的低位，熱量表后端有背壓，不會產生氣泡影響測量精度。
◇ 圖中M-3、M-4所示為錯誤安裝方式，M-3安裝方式容易積存氣泡，影響測量精度，M-4雖然為垂直安裝方式，但表的后端不存在背壓，可能造成流體不能完全充滿管道，影響測量精度。
6、安裝儀表時前直管段長度不應小于5倍管徑，熱量表后直管段不應小于2倍管徑。
7、管道的走向應盡可能水平，并且管路截面積應沒有大的變化。
8、為確保儀表準確度，溫度傳感器電纜不得自行剪短或加長。
9、當各樓層儀表安裝在同一垂直位置時，每套表之間應有隔斷，防止管道漏水或者雜物掉落損壞儀表。
10、儀表水平安裝為最佳安裝方式，有利于儀表的正常工作。
11、建議儀表安裝在專用表箱內，表箱加裝鎖具，以免受到破壞。
12、更換電池必須由專業人員操作。
1、儀表前、后應安裝過濾器與閥門。
2、儀表在安裝前，應先清洗管道，待系統清洗完成后，再正式安裝熱量表。
3、在系統管道、管件、儀表安裝過程中，絕不能使用“麻絲”作管件絲口密封物，因為在擰轉螺絲時“麻絲”被螺紋切斷，其斷頭部分隨水流經儀表容易造成堵塞。
4、表體自帶的溫度傳感器，出廠時可能存在沒有擰緊，安裝時應擰緊以免漏水（注：出廠時安裝在表體的一般是進水溫度傳感器，安裝時應根據實際情況正確安裝進、回水溫度傳感器）。
5、所有部件安裝正常后，應試壓，檢查安裝是否滲漏。
6、安裝時應詳細閱讀本規程，謹慎操作；
一、計量不準確
故障現象：冷量、熱量、流量計量數據與實際使用情況偏差較大。
計量數據波動異常，忽大忽小。
解決方法：1.清潔儀表：對于因雜質和污垢導致的計量問題，可使用專用清潔劑小心清潔超聲波換能器表面，確保其清潔無異物，以恢復正常的信號傳輸。
2.重新設置參數：根據實際管道情況，準確設置熱量表的管徑、流量系數等參數，使儀表能正確計量。設置完成后，可通過實際流量測試來驗證計量準確性是否恢復。
二、通斷控制故障
故障現象：遠程或本地控制通斷指令發出后，閥門無動作。
閥門頻繁自動通斷，不受控制。
解決方法：1.修復控制信號問題：若控制信號傳輸線路有問題，修復或更換線路；若信號干擾導致問題，采取屏蔽措施，如使用屏蔽線、增加濾波器等，確?？刂菩盘柲芊€(wěn)定傳輸?shù)綗崃勘怼?span lang="EN-US">
2.維修驅動電路：對于損壞的保險絲、繼電器等元器件，進行更換。在更換后，需對驅動電路進行測試，確保其能正常驅動閥門動作。
3.修復閥門機械部分：對松動的機械連接部位進行緊固，清理卡住閥門的異物，對磨損的部件進行維修或更換。修復完成后，手動操作閥門多次，確保其開閉順暢，再進行遠程或本地控制測試。
三、溫度控制不準確
故障現象：設定溫度與實際測量溫度偏差較大。
溫度波動范圍超出正常設定區間。
解決方法：1.調整或更換溫度傳感器：若傳感器安裝不當，重新正確安裝；若傳感器損壞，更換同型號的溫度傳感器。更換后，需對溫度測量進行校準，確保測量準確。
2.優化溫度控制算法：根據實際使用情況，調整溫度控制算法的參數，如 PID 參數。通過反復測試和優化，使溫度控制更加穩定和準確。
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
