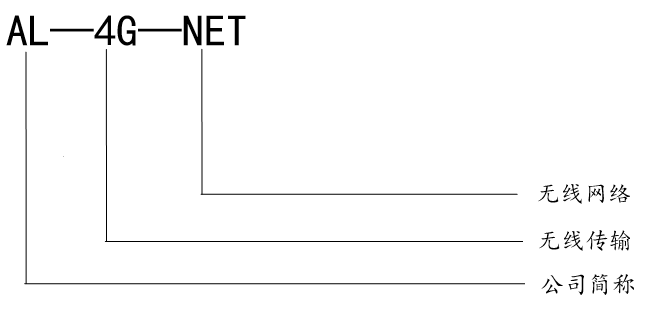

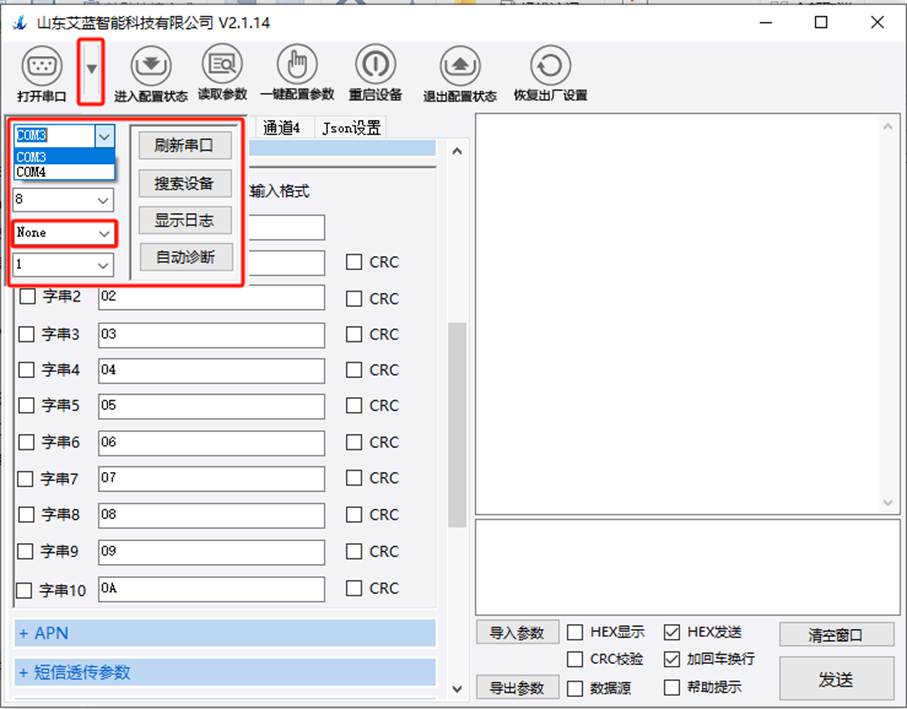

→點擊【打開串口】

→上電后PWR常亮，RUN閃爍。配置工具顯示“okok”（如果沒有顯示可能是波特率錯誤，可長按頂部按鈕3秒以上恢復出廠設置后重新上電嘗試）

→點擊【進入配置狀態】

→點擊【讀取參數】→等待通訊完成（通訊時RX和TX會閃爍）直到顯示【獲取當前參數成功】

<二>典型通道參數配置

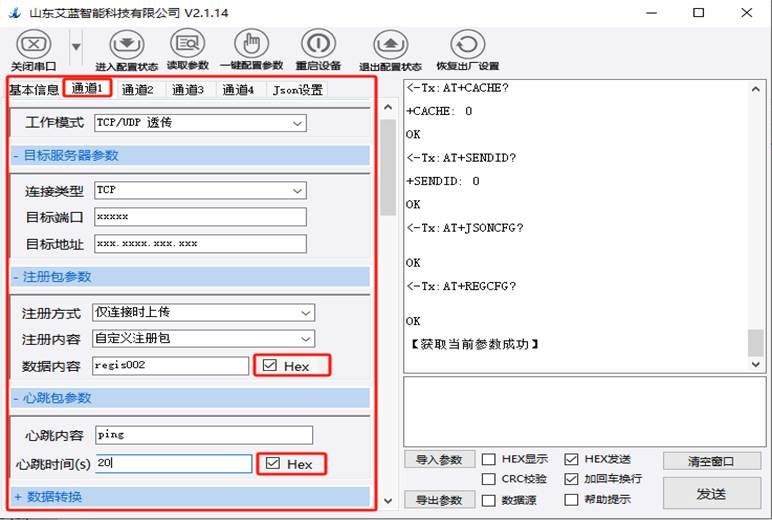

2.1通道1參數配置（即服務器1參數配置）

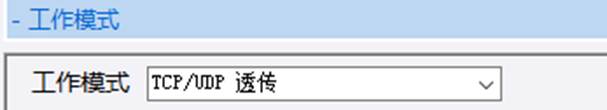

2.1.1點擊【通道1】→“工作模式”【TCP/UDP 透?jìng)鳌俊?span lang="EN-US">

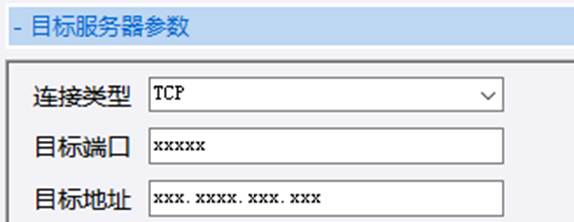

2.1.2目標服務器參數：

連接類型【TCP】，目標端口【xxx.xxx.xxx.xxx】，目標地址【xxxx】

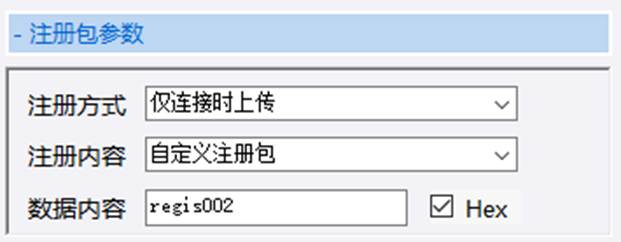

2.1.3注冊包參數：

注冊方式【“僅連接時上傳”】，注冊內容【“自定義注冊包”】，數據內容【自定義（當勾選Hex時為16進制心跳配置03，則向服務器發送03，不勾選時為字符發送03發送30 33】

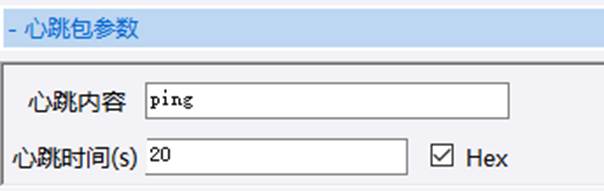

2.1.4心跳包參數：

心跳內容【自定義，一般和注冊包相同（當勾選Hex時為16進制心跳配置03發送03，不勾選時為字符發送03發送30 33】，心跳時間【自定義，越小越不容易掉線，（為0時不發送心跳包）】

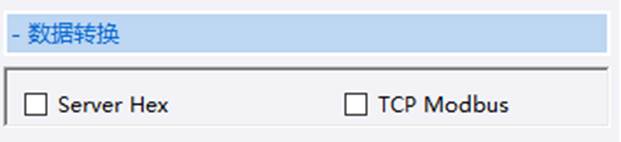

2.1.5數據轉換：（沒有需要時，一般保持默認不必修改）

其它通道配置方式相同，不需要時“工作模式”選【無】

2.1.6點擊【一鍵配置參數】直到顯示【保存參數 成功】【設置并保存所有參數成功】

注意：此時只有當前頁面參數完成配置，如需修改其他參數需要到其他頁面修改完成后再次點擊【一鍵配置參數】，直到所有通道頁面參數配置完成?。?！

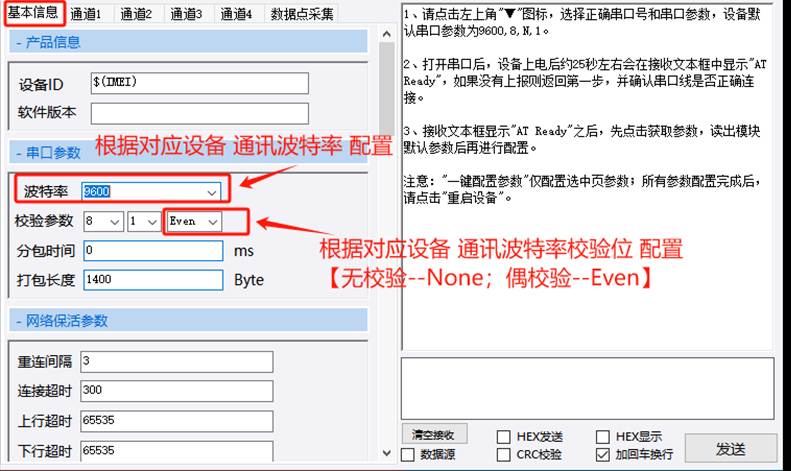

2.2基本信息配置【波特率參數和校驗位配置必須和需要通訊設備一致，否則無法正常通訊】

2.2.1點擊【基本信息】選項卡進入基本信息配置頁面

2.2.2在串口參數欄選擇需要通訊設備對應的（波特率參數）和（校驗位）→如果不需設備自定義輪詢采集直接點擊【一鍵配置參數】直到顯示【保存參數 成功】【設置并保存所有參數成功】

2.3插入流量卡上電開始上傳數據

2.3.1斷開4G模塊電源→斷開電腦和4G模塊的通訊線→正確連接通訊線【所需要通訊的設備通過RS485通訊線（設備A接模塊A;設備B接模塊B）或RS232通訊線（設備T接模塊R；設備R接模塊T；設備G接模塊G）連接4G模塊】，設備正確連接好電源線→用細針輕輕下壓頂部卡托棒，卡托自動彈出，正確放入流量卡（注意流量卡觸點朝向自己）輕輕插入卡托，給模塊和設備上電，4G模塊【PWR指示燈常量】【RUN指示燈閃爍】【GPRS指示燈常亮】【LINK指示燈常亮】表示已經和服務器正確連接，服務器即可和設備正常通訊。

7、安裝指南

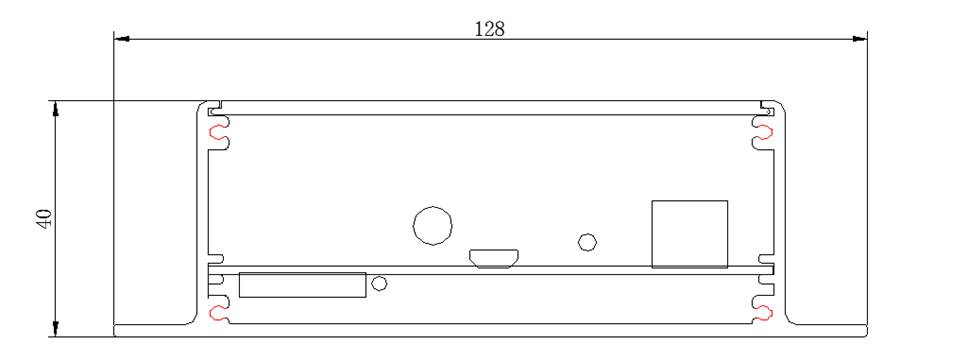

高度40mm 寬度128mm長度130mm  鋁型材外殼

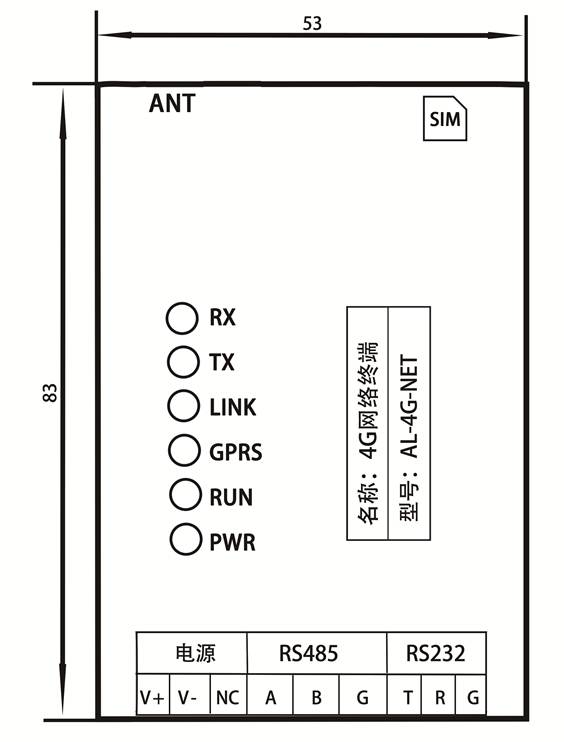

正面中心部分尺寸：

安裝前準備:

1.檢查設備完整性：收到設備后，開箱檢查是否包含4G網絡終端主機、24V電源適配器、485轉接線、232轉接線、天線（如有）以及相關配件，確保無遺漏、無損壞。

2.確認安裝環境：選擇通風良好、干燥無積水、遠離強電磁干擾源的安裝位置，工作溫度建議在-20℃至60℃，濕度為5% - 95%RH無凝結。確保安裝處有穩定的24V直流電源接入點，附近有可供連接的RS485和RS232設備。

安裝步驟

   1.電源連接：將24V電源適配器的一端插入4G網絡終端的電源接口，另一端接入24V直流電源插座。接通電源后，設備電源指示燈亮起，表明設備已通電。注意電源正負極性，切勿接反，以免損壞設備。

2.485接口連接：使用485轉接線，一端插入4G網絡終端的485接口（通常標識為“RS485”），另一端與RS485設備連接。485接口為差分信號，需區分A、B線，一般A線接設備A端，B線接設備B端，確保接線牢固，避免松動造成通信故障。多設備連接時采用手拉手拓?fù)浣Y(jié)構。

3.232接口連接：把232轉接線一端插入4G網絡終端的232接口（標識為“RS232”） ，另一端與RS232設備對接。RS232為三線制，分別對應TX（發送）、RX（接收）和GND（地），按標識對應連接。連接時需在斷電狀態下操作，防止帶電插拔損壞接口。

4.4G天線安裝：如果設備支持外接天線，找到4G網絡終端的天線接口，將天線擰入接口并擰緊，確保天線安裝穩固。天線應盡量放置在開闊、信號良好的位置，避免被金屬遮擋，以獲取最佳4G信號強度。

通電測試

完成上述所有連接后，再次檢查各線路連接是否正確、牢固。

接通24V電源，觀察設備指示燈狀態。除電源指示燈常亮外，4G信號指示燈應閃爍，表明設備正在搜索4G網絡；485和232通信指示燈在有數據傳輸時會相應閃爍。

通過配套軟件或上位機向連接的RS485、RS232設備發送測試指令，檢查數據收發是否正常，確認設備通信功能正常。若通信異常，需排查接線、設備參數設置等問題 。

在安裝過程中，若遇到任何問題，請及時聯系我公司技術支持人員，切勿擅自拆解設備。
8、故障排除

9. 售后服務與支持

保修政策:

- 保修期: 2年

- 保修范圍: 非人為損壞的部件

技術支持:

- 電話支持:0536-8880810

- 郵箱支持:sdilan@126.com

 聲明:

本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。

[山東艾藍智能科技有限公司] 保留最終解釋權。
