6、 操作指南

手機端

四芯電纜：電源接入DC24V，紅---正、黑---負；藍---RS485A、綠---RS485B（MBUS版本藍綠不分極性）

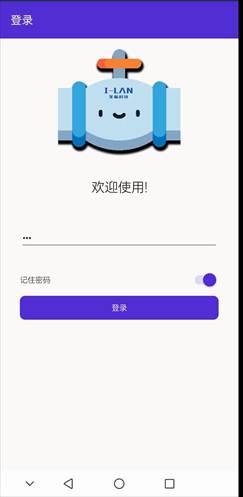

安裝手機APP→打開手機藍牙→點擊圖標進入配置工具→輸入密碼******

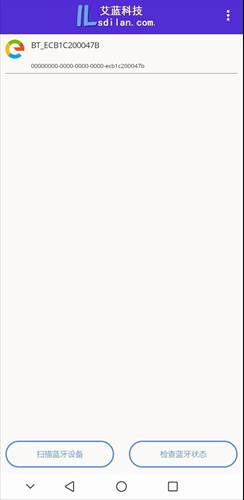

→點擊【掃描藍牙設備】（15米內的設備都可以搜索到）→選擇對應設備進入設備參數配置界面→根據需要【配置相應參數】并【確認】→設備即時響應修改。

注：常修改參數有【開度設定值】【溫差設定值】【回水溫度設定值】【運行模式（開度，回溫，壓差）】【壓差設定值】【從機地址（在一個通訊設備下地址不可重復）】【溫控下最大開度】【溫控下最小開度】；其他參數出廠已經測試校準，不建議修改。

執行器屏幕標識

注：如果修改配置參數，需要驗證密碼。驗證通過后，用戶2分鐘無按鍵操作，自動取消授權。1）密碼界面默認顯示 EE000000，實際密碼是 EE000068.后六位可以修改。閃爍時，代表當前位可以修改。2)  用戶點擊"按鍵1"，跳轉到下一位。所有位調整結束后，驗證密碼。如果驗證失敗，重新開始驗證。3） 用戶可以同時按下“按鍵↑” “按鍵↓”取消密碼驗證。（兩個按鍵同時被按下，至少一個按鍵改變了狀態，認定為同時按下）4） 用戶按動“按鍵↑”一次，數字加1.按動“按鍵↓”一次，數字減1.持續按下，數字不變。

7、安裝指南

?本產品回水側安裝，

?安裝時注意安裝方向，水流方向必須與閥體箭頭方向一致。

?應優先考慮水平安裝，特殊場合可傾斜或垂直安裝；

?閥體法蘭與管道連接應保持自然同軸，避免產生剪切力，連接螺栓應自然鎖緊。

?應預留空間，以便安裝調試及拆卸維修。

?驅動電源應與控制信號線分開連接，控制信號線最好選用屏蔽線。

?電動驅動器應注意防水、防潮，電氣接線必須符合現場施工規范。

?閥體部分需要同管道一樣進行保溫處理，尤其是對高溫介質更應該加強保溫處理，否則因為環境溫度過高影響電動驅動器的正常工作，電動驅動器不必保溫。

?在通電以前請注意檢查電動驅動器，所要求的電源電壓，以免損壞電機。在檢修時，必須切斷電源。

?安裝時應保證維修檢查人員拆卸各部件所需的空間。

?當需要拆卸時，應手動旋轉至全開或全關狀態下進行。

?安裝、拆卸、調試時不可損傷密封面。密封件和外觀防護面。緊固件安裝應牢固可靠，防止松動進入雨水和潮氣。

?執行器側蓋視窗不得磕碰，損傷。

?閥門通電工作狀態時，嚴禁手動操作和拆卸。

?閥門不經常使用時，應定期檢查保養并操作運行，檢查驅動執行器機構有無異常。

8、故障排除

常見故障及解決方法:

9. 售后服務與支持

保修政策:

- 保修期: 2年

- 保修范圍: 非人為損壞的部件

技術支持:

- 電話支持:0536-8880810

- 郵箱支持:sdilan@126.com

 聲明:

本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。

[山東艾藍智能科技有限公司] 保留最終解釋權。
