1、產品概述

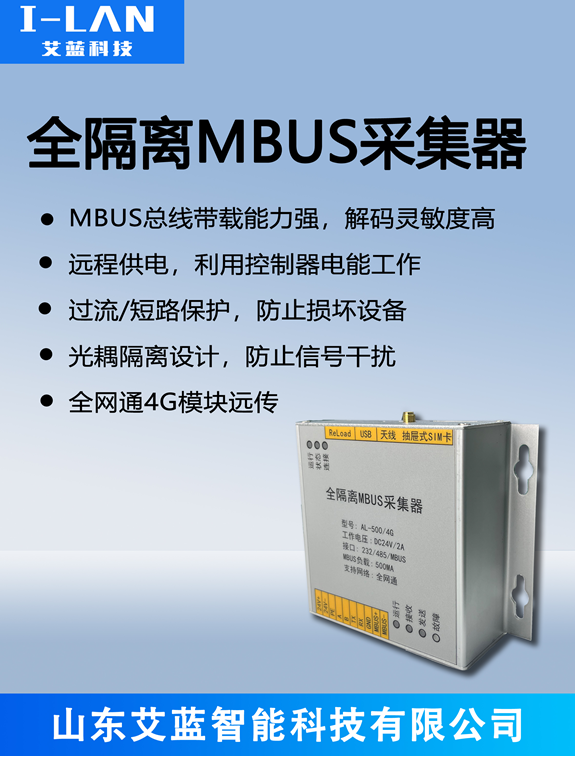

產品名稱:全隔離MBUS采集器

產品型號: AL-500/4G

應用領域:集中抄表

產品簡介:

 AL-500/4G是山東艾藍智能科技有限公司研發的一款全隔離MBUS采集器終端。本產品采用美國德州儀器開發的基于歐洲儀表總線的集中抄表系統產品，是現代集中抄表的核心組成部分，在發達國家已經使用多年。M-BUS系統主要用于數據采集、傳遞、遠程發送等任務．

 本系統的最大特點是通訊距離遠、工程施工布線方便、抄表精確、成本低，很適用于居民住宅小區和城市高樓廣廈的集中抄表（水、電、氣、熱）及其它需要進行遠程數據傳輸?shù)难b置中,為現代社會在數據傳輸抄表領域提供了便利。

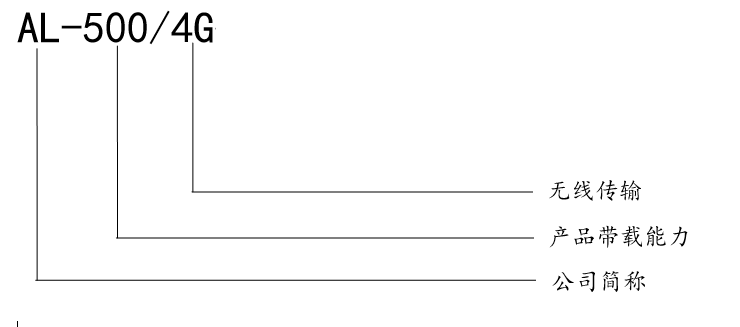

2、產品選型

3、功能介紹

AL-500/4G全隔離MBUS采集器主要用于集中抄表系統，主要用于數據采集、傳遞、遠程發送等任務。

本采集器的最大特點是通訊距離遠、帶載量大、工程施工布線方便、抄表精確、成本低，很適用于居民住宅小區和城市高樓廣廈的集中抄表（水、電、氣、熱）及其它需要進行遠程數據傳輸?shù)难b置。

1、M-BUS采集器具有采樣電阻小、加強M-BUS總線的帶載能力，經內部信號處理后，避免了總線輕負載時無法解碼的現象，從而提高了解碼靈敏度、降低了誤碼率；通過對內部信號的放大，大大減小采樣電阻的阻值，降低了采樣電阻的功耗，提高了整機的可靠性。

2、遠程供電：控制器可以向從機提供一定的電流。從機可以直接利用控制器提供的電能工作。

3、過流/短路保護：當MBUS總線出現過載或短路時，過載保護系統自動MBUS輸出口切斷供電，總線無供電輸出，過載解除后，主機自動可恢復正常工作。

4、電氣隔離

系統采用光耦隔離，主CPU、232/485、MBUS之間均進行隔離，有效防止信號干擾。

5、遠傳部分采用全網通4G模塊，適應各種廠商手機卡。

4、技術參數

 5、 工作原理

服務器通過采集器下發數據采集指令給用戶儀表，儀表接收到對應指令回復數據，數據通過采集器上送到服務器。

具體工作流程如下：

5.1 服務器下發數據采集指令，指令經采集器進行信號轉換后發送到采集總線，總線上的用戶儀表接收到對應指令后回復相應數據，數據經采集總線發送給采集器，采集器進行信號轉換后發送到服務器。

5.2數據顯示與分析:接收端接收到數據后，可以通過軟件或平臺進行顯示、存儲、分析和報警等操作。

6、 操作指南

現場設備配置：

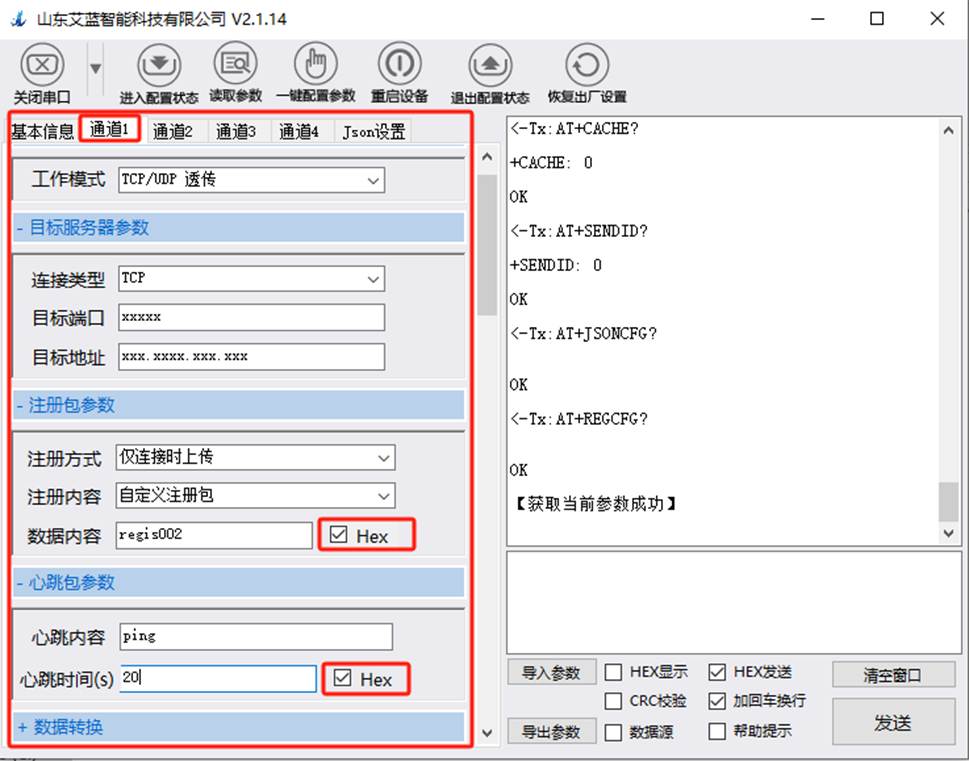

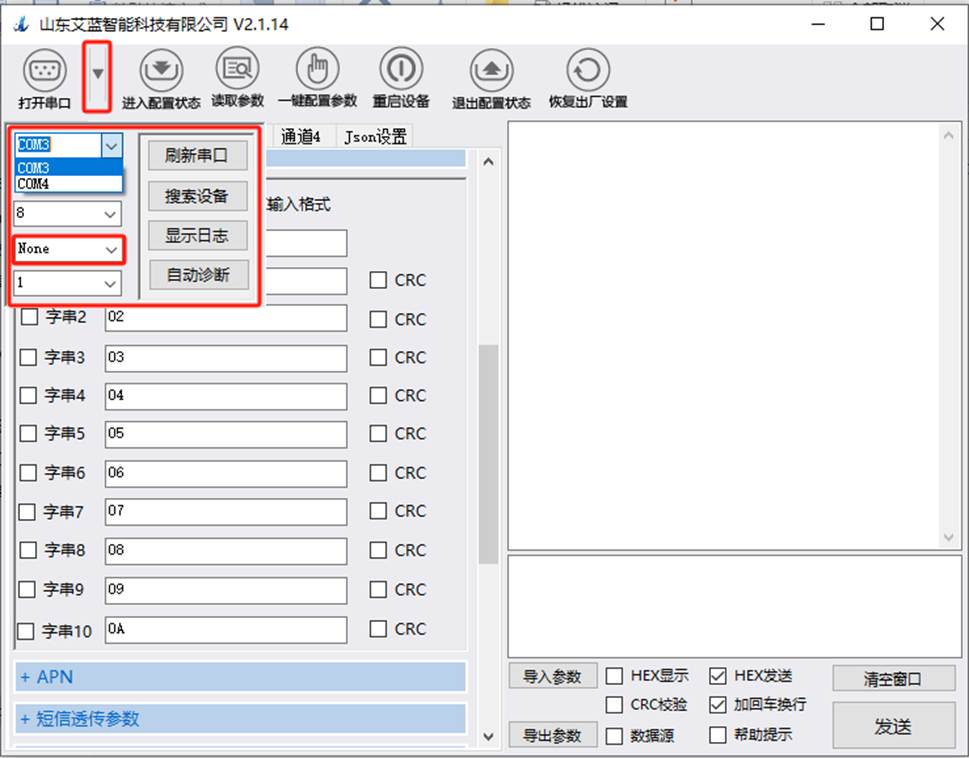

打開配置工具，點擊左上角【下拉箭頭】選擇正確的串口號（示例中為com3），【默認波特率9600,8,None】→點擊【打開串口】→采集器上電后【運行指示燈】閃爍【狀態指示燈】常亮。配置工具顯示“okok”（如果沒有顯示“okok”可能是波特率錯誤，可長按頂部按鈕3秒以上恢復出廠設置后重新上電嘗試）→點擊【進入配置狀態】→點擊【讀取參數】→等待通訊完成直到顯示【獲取當前參數成功】

l  典型通道參數配置

<2.1>通道1參數配置（即服務器1參數配置）

<2.1.1>點擊【通道1】→“工作模式”【TCP/UDP 透?jìng)鳌俊?span lang="EN-US">

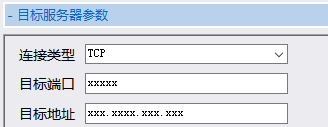

<2.1.2>目標服務器參數：

連接類型【TCP】，目標端口【xxx.xxx.xxx.xxx】，目標地址【xxxx】

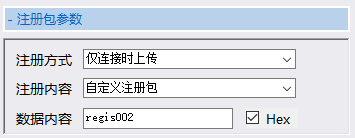

<2.1.3>注冊包參數：

注冊方式【“僅連接時上傳”】，注冊內容【“自定義注冊包”】，數據內容【根據需要自定義（當勾選Hex時為16進制心跳配置03，則向服務器發送03，不勾選時為字符發送心跳03實際發送30 33】

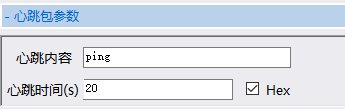

<2.1.4>心跳包參數：

心跳內容【自定義，一般和注冊包相同（當勾選Hex時為16進制心跳配置03發送03，不勾選時為字符發送03發送30 33】，心跳時間【自定義，越小越不容易掉線，（為0時不發送心跳包）】

<2.1.5>數據轉換：（沒有需要時，一般保持默認不必修改）

其它通道配置方式相同，不需要時“工作模式”選【無】

<2.1.6>點擊【一鍵配置參數】直到顯示【保存參數 成功】【設置并保存所有參數成功】

注意：此時只有當前頁面參數完成配置，如需修改其他參數需要到其他頁面修改完成后再次點擊【一鍵配置參數】，直到所有通道頁面參數配置完成?。?！

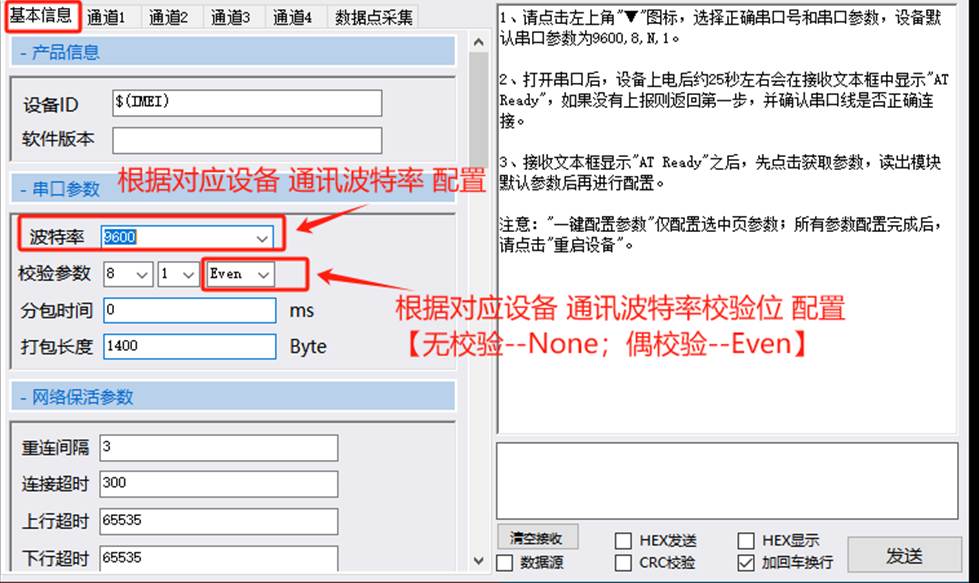

<2.2>基本信息配置【波特率參數和校驗位配置必須和需要通訊設備一致，否則無法正常通訊】

點擊【基本信息】選項卡進入基本信息配置頁面,在串口參數欄選擇需要通訊設備對應的（波特率參數）和（校驗位）→如果不需設備自定義輪詢采集直接點擊【一鍵配置參數】直到顯示【保存參數 成功】【設置并保存所有參數成功】

<2.3>插入流量卡上電開始上傳數據

斷開采集器電源→斷開電腦和采集器的通訊線→，設備正確連接好電源線→用細針輕輕下壓頂部卡托棒，卡托自動彈出，正確放入流量卡（注意流量卡觸點朝向自己）輕輕插入卡托，給采集器和設備上電，采集器【運行】指示燈閃爍【狀態】指示燈常亮【連接】指示燈常亮表示已經和服務器建立連接，服務器即可和儀表正常通訊。

7、安裝指南

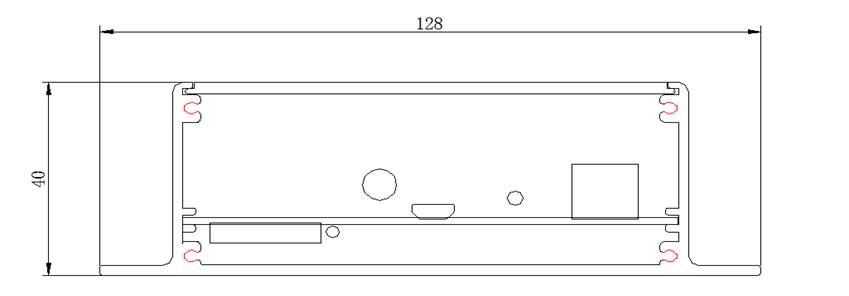

l  外殼尺寸圖

 長度128mm寬度104mm厚度40mm  鋁型材外殼

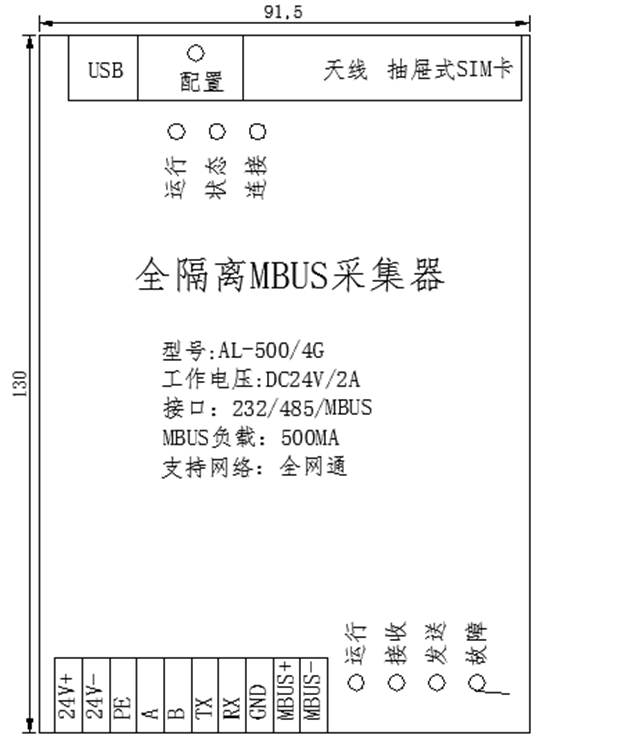

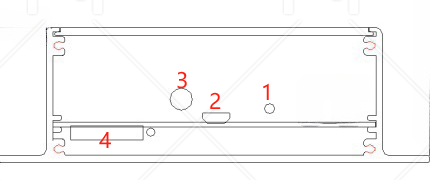

正面中心部分尺寸：

l  面板指示燈、接線端子釋義

安裝說明

硬件連接

l  電源連接：將DC24V直流電源正負極接入設備的24+和24-上。

l  總線連接：將2*1RVVP線纜儀表總線連接到采集器MBUS+和MBUS-上。

l  配置線連接：電腦通過RS232數據線連接采集器（數據線Tx接采集器Rx；數據線Rx接采集器Tx；數據線GND接采集器GND）。

8、故障排除

常見故障及解決方法:

9. 售后服務與支持

保修政策:

- 保修期: 2年

- 保修范圍: 非人為損壞的部件

技術支持:

- 電話支持:0536-8880810

- 郵箱支持:sdilan@126.com

 聲明:

本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。

[山東艾藍智能科技有限公司] 保留最終解釋權。
