1、產品概述

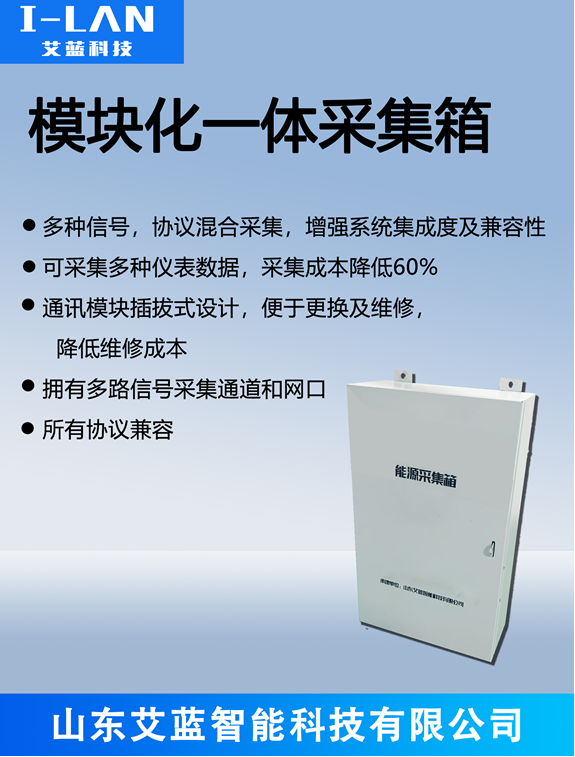

產品名稱:模塊化一體采集箱

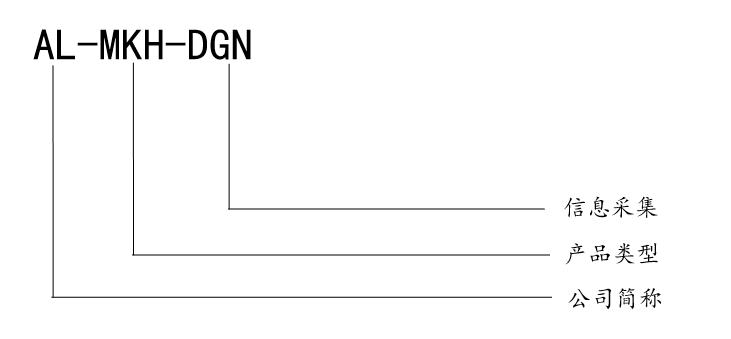

產品型號: AL-MKH-DGN
應用領域:供熱領域數據采集
產品簡介:
本產品采用美國德州儀器開發的基于歐洲儀表總線的集中抄表和自動控制系統產品，是現代集中抄表、工業自動化、遠程控制、數據采集、實時監測等任務的核心組成部分，在發達國家已經使用多年。通過不同模塊可以靈活輕松的實現M-BUS、RS485、RS232等信號類型的通訊。
本系統的最大特點是通訊距離遠、工程施工布線方便、抄表精確、布局靈活、成本低，很適用于居民住宅小區和城市高樓廣廈的集中抄表（水、電、氣、熱）、工業自動化、PLC、遠程控制、數據采集傳遞、實時監測及其它需要進行遠程數據通訊和處理的裝置中,為現代社會在智能大數據領域提供了便利。
3.功能介紹
1、支持M-BUS雙通道總線獨立通訊，每路全隔離，獨立波特率。M-BUS采集模塊，具有采樣電阻小、帶載能力高、靈敏度高、誤碼率低、功耗低、傳輸可靠、抗干擾能力強、傳輸距離遠、布線方便的特點。具備短路保護和報警功能，故障解除自動恢復，為用戶節省人力物力財力，是現代集中抄表系統和遠程測控系統的有力保障。
2、支持RS485雙通道總線獨立通訊，每路全隔離，獨立波特率。可以根據需要直接接入多種RS485通訊設備，RS485總線帶載能力高、靈敏度高、誤碼率低、功耗低、傳輸可靠、抗干擾能力強、傳輸距離遠、布線方便，省時省力省錢，得到用戶廣泛好評。
3、支持RS232獨立通道數據通訊，可以直接接入RS232設備，采用RS232（DB9母頭）標準接口，使用電腦可以方便的進行實時監聽調試，為用戶節省調試維護時間、簡化調試流程。
4、電氣隔離，系統采用光耦全隔離，主CPU、232/485、MBUS之間均進行隔離，有效防止信號干擾。
5、遠傳部分采用全網通4G模塊，適應各種廠商手機卡。
6、支持有線網絡傳輸，對于手機信號盲區可采用有線網絡傳輸。
7、內置高精度通訊電能表，可以實時監測用電狀態。
8、內置大功率DC24V供電電源，可以直接給用電設備供電。
4.技術參數
|
工作指示 |
LED指示燈 |
|
主機與最遠用戶表通訊距離 |
≤1Km |
|
輸出通道數 |
RS485*2，RS232*1，MBUS*2 |
|
通訊接口 |
標準RS232、RS485、MBUS |
|
M-BUS |
符合M-BUS的物理層規定 |
|
數據協議 |
建設部集中抄表標準、透傳、私有協議全支持 |
|
負載能力 |
1.5mA供電從機256*2個，RS485從機256*2個，RS232從機1個 |
|
額定工作電流 |
小于500mA*2 |
|
總線電壓 |
空閑大于36V，工作24V / 36V |
|
工作溫度范圍 |
-20°C～50°C |
|
電源輸入 |
AC220V |
|
電源輸出 |
DC24V/14.6A |
|
網絡支持 |
4G全網通，網線 |
|
232/485/MBUS口波特率 |
1200，2400,4800,9600；奇，偶，無校驗 |
|
4G通道 |
最多4個中心 |
|
網口 |
RJ45百兆網口 |
|
負載端協議 |
CJ188全支持、私有、定制全支持 |
|
上行端協議 |
私有定制全支持 |
5、 工作原理
模塊化一體采集箱是一種集成化、智能化的供熱系統數據采集與控制設備，主要用于集中監測、采集和管理供熱管網中的關鍵參數，通過模塊化設計實現靈活配置和高效運維。其工作原理分為幾個核心部分：
傳感器接口：通過多路傳感器接口連接供熱管網中的各類傳感器（如溫度傳感器、壓力變送器、流量計等），實時采集物理參數。
數據歸一化：將不同量綱的原始數據轉換為統一格式，便于后續分析和傳輸。
本地通信：通過RS485工業協議與現場設備交互，實現本地閉環控制。
遠程通信：采用4G或以太網等通信技術，將采集數據上傳至SCADA系統，支持遠程監控。
邊緣計算：內置微處理器（如PLC）對數據進行初步分析，減少云端負載。
協議兼容：支持多種工業協議（Modbus
RTU/TCP），兼容不同品牌設備和平臺。
寬電壓輸入：支持AC 220V，適應不同現場條件。
熱插拔模塊：各功能模塊（如通信模塊、AI模塊）獨立封裝，支持即插即用和在線更換。
軟件配置：通過上位機軟件或Web界面靈活配置參數，無需硬件改動。
數據采集：溫度傳感器檢測管道水溫，壓力變送器監測管網壓力。
信號處理：采集箱將模擬信號轉換為數字信號，并進行校驗。
邊緣分析：判斷當前數據是否異常（如溫度低于設定值），觸發報警。
數據傳輸：通過4G網絡上傳數據至云端平臺，同時存儲本地副本。
遠程響應：運維人員通過平臺下發指令，調整供熱站運行參數。
閉環控制：采集箱接收指令后，控制電動閥門開度以調節流量。
通過上述設計，供熱模塊化一體采集箱能夠?qū)崿F(xiàn)供熱系統的智能化、精細化管理，提升能效并降低運維成本。
現場參數配置：進入配置系統菜單

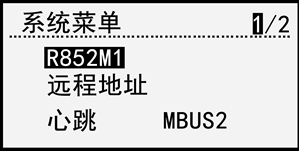

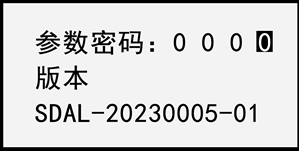

初始界面按【確定】，進入密碼界面，通過【加】【減】按鍵輸入密碼0068進入配置系統菜單
2.配置RS4852和MBUS1通道參數

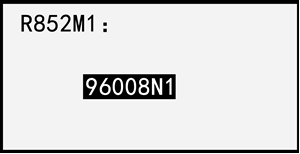

通過【左】【右】按鍵移動光標選擇【R852M1】，按【確定】進入子菜單，通過【加】【減】按鍵修改波特率參數，修改為（RS4852或者MBUS1）通道設備波特率，按【確定】鍵保存（示例中為9600無）

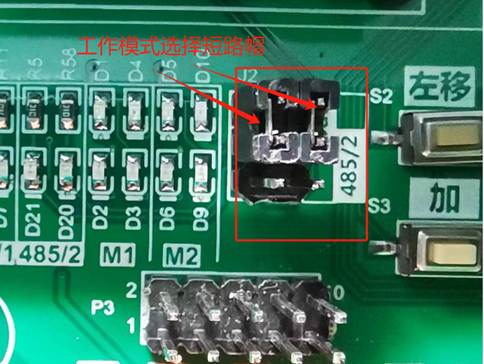

注意：MBUS1和RS4852端子使用同一通道，需要根據需要調整短路帽進行切換，都在上邊為MBUS1通道模式，都在下邊為RS4852工作模式，兩種模式不可同時使用
3.配置遠程地址

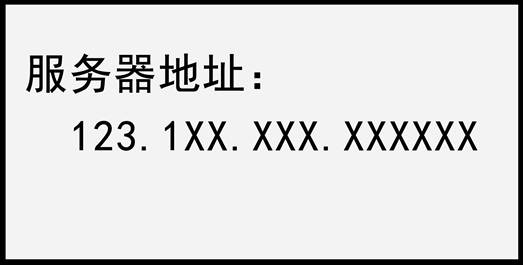

通過【左】【右】按鍵移動光標選擇【遠程地址】，按【確定】進入子菜單，通過【加】【減】按鍵修改為服務器IP地址和端口，按【確定】鍵保存
4.配置心跳（hex格式）

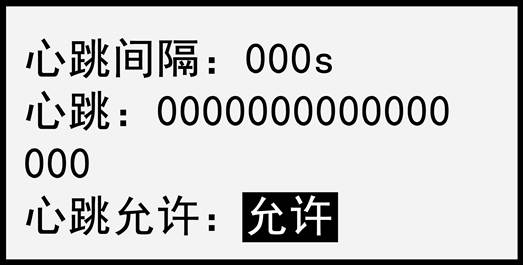

通過通過【左】【右】按鍵移動光標選擇【心跳】，按【確定】進入子菜單，通過【加】【減】按鍵修改為設備對應心跳和心跳時間，注意心跳允許選為【允許】，按【確定】鍵保存
配置MBUS2通道參數

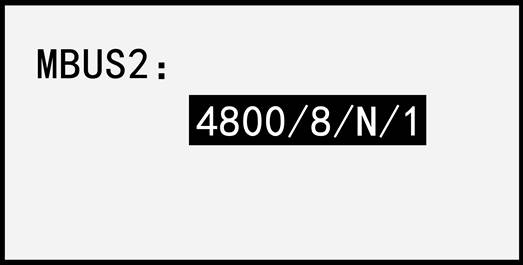

通過【左】【右】按鍵移動光標選擇【MBUS2】，按【確定】進入子菜單，通過【加】【減】按鍵修改波特率參數，修改為（MBUS2）通道設備波特率，按【確定】鍵保存（示例中為4800無）
5.6退出配置模式，插入流量卡進行通訊
配置完成以后，按【返回】鍵退出配置，關閉主電源開關，在卡槽插入流量卡
，

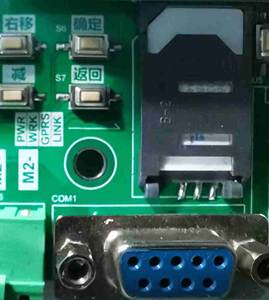

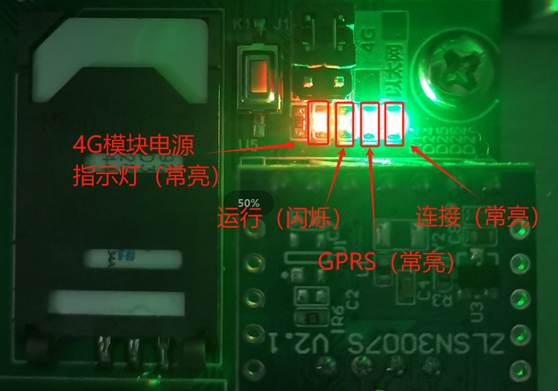

打開電源開關，等待右側指示燈正常（如圖所示），服務器即可和設備進行通訊。

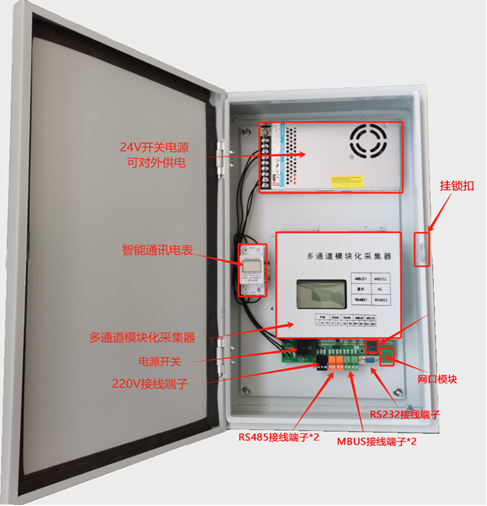

安裝流程
箱體固定：根據確定的安裝位置，使用電鉆在墻壁或其他支撐結構上鉆孔，然后插入膨脹螺栓，將采集箱固定在墻上。確保箱體安裝牢固。
鋪設電纜：按照設計要求，連接采集箱與供熱計量設備、電源、通信線路等的電纜。電纜鋪設應整齊、美觀，避免交叉和纏繞。
接線步驟：打開采集箱的接線端子排，按照接線圖將電纜的芯線連接到相應的端子上。接線時應注意以下幾點：
1.確保接線牢固，接觸良好，避免虛接和松動。
2.區分不同功能的電纜，如電源線、信號線、通信線等，按照規定的顏色和標識進行接線。
設備調試：接線完成后，對采集箱進行調試。首先，接通電源，檢查采集箱的電源指示燈是否正常亮起。通過調試工具或軟件，檢查采集箱是否能夠正常采集供熱計量設備的數據，并能夠與遠程服務器進行通信。如果發現問題，應及時排查和解決。
常見故障及解決方法:
|
故障現象 |
可能原因 |
解決方法 |
|
信號采集模塊無響應 |
模塊供電異常（如電源線斷路） |
檢查模塊電源指示燈是否亮起，測量供電電壓 |
|
|
模塊插槽接觸不良 |
斷電后重新插拔模塊 |
|
|
模數轉換芯片故障 |
更換同型號模塊測試 |
|
遠程通信中斷 |
SIM卡欠費或未激活 |
檢查SIM卡狀態，嘗試更換備用卡測試 |
|
|
通信模塊固件異常 |
重啟通信模塊，更新模塊固件 |
|
|
天線信號弱 |
調整天線位置或加裝信號放大器 |
|
設備無法上電 |
電源輸入電壓不符 |
用萬用表測量輸入電壓是否符合設備要求 |
|
|
保險絲熔斷 |
檢查保險絲是否熔斷，更換同規格保險絲 |
|
模塊發熱嚴重 |
模塊過載 |
減少模塊負載（降低采樣頻率) |
|
其他異?，F(xiàn)象 |
|
參考說明書或聯系售后服務 |
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
